穿戴式/AR



智慧型手机的发展已逐步趋向极限,穿戴装置(Wearable Device) 与AR眼镜具有广泛的应用前景,可以改变我们与资讯互动的方式。PMR提供超薄、透明、极细线的PI载板(substrate),结合预鑽孔与金属线路微细化结构,特别适用于穿戴式装置微型化FPC与 AR 眼镜眼球追踪应用,支援极限小型化、高密度配线、透明与轻量化设计,有效提升使用者舒适度与产品性能。



独家专利技术导入

  • 极细/超微细线路
  • 超薄 PI(Ultra Thin) 金属化

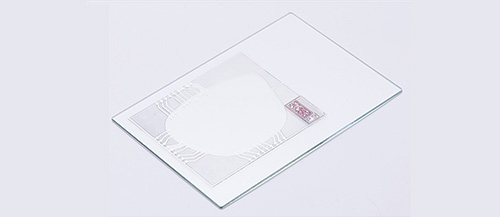

  • 透明 PI(Colorless) 金属化
  • Ultra Fine Line Multilayer

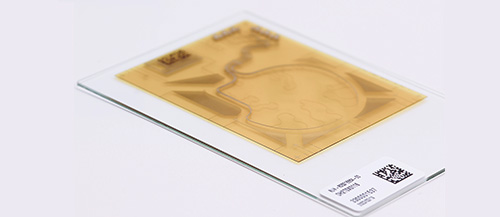

  • 玻璃载体封装用解黏胶材TDF/CDF

uLED 载板

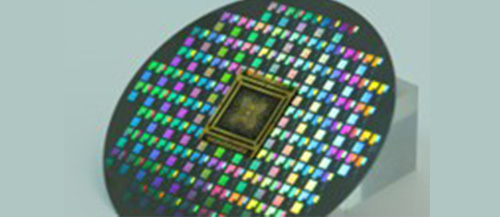

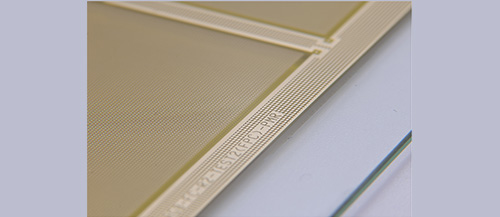

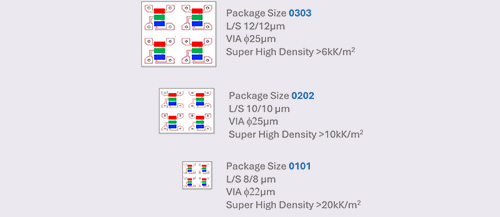

Micro LED 显示器是利用微型RGB LED 晶片组成的显示技术,具有高亮度、高对比度、高色彩饱和度等优点,适用于各种显示应用,包括智慧手机、电视、穿戴式装置等. PMR 提供高精度、高密度的PI 封装载板,专为 MicroLED MIP (Micro Chip in Package)巨量转移与封装而设计,具备极薄、极平整与高信赖性特性,是次世代显示器的关键基础材料。

独家专利技术导入

  • PI预鑽孔方式较传统FCCL鑽孔雷鑽速度快四倍,超高密度微孔加工成本降低甚钜
  • FOG比载板精度高且平坦有利于下游巨量转移封装良率,比玻璃基板(Glass Core)成本优势大

光学镜头VCM

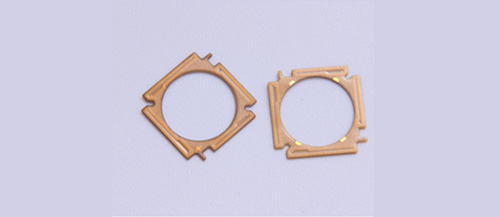

镜头模组(Camera module) 已大量应用于在智能手机、汽车、智能家电等装置中捕捉图像和视频。 设计要求以高画质、小型化、低功耗、高可靠性为主要关键因素。PMR提供高精度、高密度的软性线路板(FPC) ,主要应用于手机镜头模组、AR摄影装置的FP Coil产品,提供稳定电性连接与微型化支援。

独家专利技术/成本优势

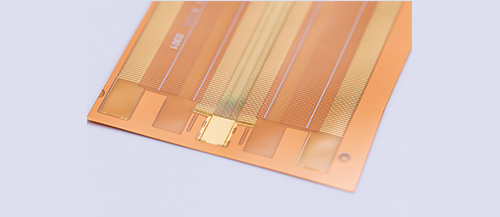

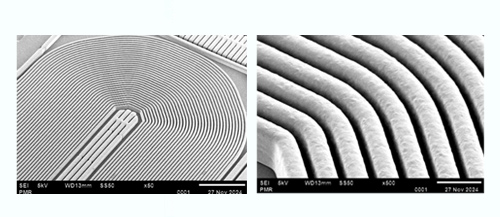

  • 超小线距之细线路软板
  • Super Fine Line Multilayer FPC

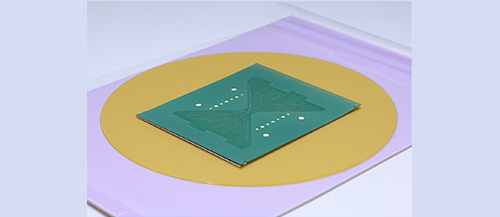

Interposer/RDL

Interposer/RDL (Redistribution Layer)在半导体领域是先进封装製程中的重要技术。将晶片上的输入输出(I/O) 焊点以金属佈线层重新分佈到更方便的位置。PMR的SAP与FOG 製程极为适用于高阶封装载板设计,包括 Chiplet、Fan-Out、Flip Chip 等先进封装技术,符合产业要求极薄、极平整与高信赖性需求。线宽/线距可达 10/10 μm 以下,多层结构(3~6层)支援高速与高频讯号传输降低製程步骤,提升良率与成本效率。

独家专利技术导入

  • 极细/超微细线路(Ultra Fine Line SAP )
  • 高尺安PI(Low CTE )PI金属化
  • 玻璃载体封装用解黏胶材TDF/CDF

医疗

医疗电子设备是医疗领域中一个重要的领域,对医疗诊断、治疗和监护发挥重要的作用。PMR 的超薄柔性电路板可应用于高精度、高稳定性医疗装置中,包含内视镜、超音波探头、植入式模组与可穿戴健康监测设备,提供良好的机械柔性与高信赖电气性能。适用于微创与空间有限设备,PI材料耐高温与化学稳定性,适合高标准医疗环,可支援生物感测器、微型探头与可挠式封装。

独家专利技术导入

  • 极细/超微细线路(Ultra Fine Line SAP )
  • 高尺安PI(Low CTE )PI金属化
  • 高深宽比(AR>3) High Aspect Ratio FPC

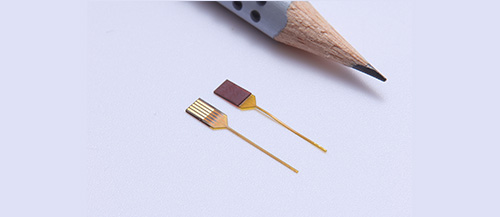

Implant Bio-Electro Detector

超音波探头
